SDR
Mein meistgenutzter TRX ist der ANAN 100 von ApacheLabs aus Indien ( https://apache-labs.com/al-products/1026/ANAN-100-HF---6M-100W-ALL-MODE-SDR-TRANSCEIVER.html ) Er beinhaltet das HERMES-Board ( openhpsdr.org/hermes.php )(www.tapr.org/kits_hermes.html ) und eine 100W PA. Er ist ein Direktsampler, d.h. das Signal wird von der Antenne an digitalisiert und digital verarbeitet. Deshalb ist einzig und allein die Software, welche alle Eigenschaften des Transceivers bestimmt.
ANAN100 von Apache Labs, Rotor-Steuergerät PRO.SIS.TEL, Edirol vollgeschirmte Aktivboxen (die 2. Box steht rechts)TIPP: Der ANAN100 ist sehr kompakt gebaut und hat bei langen Sendzyklen thermische Probleme. Er sollte erhöht aufgestellt werden, um dem bodenseitigen Lüfter einen höheren Wirkungsgrad zu verleihen! Dann gibt es keine Probleme mehr
Predistortion
Predistortion = Adaptive Vorverzerrung durch Signalrückführung nach der PA -> Optimierung der Intermodulation 3. Ordnung auf >50dBSampler von preciseRF (USA). Eingeschleift in die Antennenzuleitung nach der PA, wird hier die HF zur Rückführung in das Software Defined Radio ausgekoppelt (über das im obigen Foto sichtbare 40dB-Dämpfungsglied). Auch ist eine Signalanalyse der rücklaufenden HF möglich. ( http://preciserf.com/shop/ddc-1-dual-directional-coupler/ ) Der Sampler ist sehr linear, was sehr wichtig ist. Es ist wahrscheinlich schwierig, diese Linearität im Selbstbau zu erreichen.
Unten: 40dB-Abschwächer für SDR-Predistortion
Software: PowerSDR
Momentane Version: 3.2.25
Sehr viele Oberflächen (Skins) sind verfügbar
Skins
PowerSDR - verschiedene Skins
DX-Cluster-Einbindung und Speichermanagement ( www.dxatlas.com ). Von BandMaster (linkes Fenster) aus sind Zugriffe auf DXAtlas, QRZ.COM und andere Programme möglich.Anbindung über virtuelle COM-Ports (-> VSPE siehe nächstes Bild)
Einstellung in VSPE (Virtual Serial Port Emulator), um Third-Party-Programme, wie z.B. MixW für digitale Betriebsarten oder die Programme von www.DXatlas.com an PowerSDR anzubinden.
Virtuelles analoges S-Meter von WoodBoxRadio
Einstellungen für das S-Meter
VSPE (Virtual Serial Port Emulator), PowerSDR CAT-Menü, Tmate2 EinstellmenüDie Software des ZS-1 SDR ist ebenfalls für den ANAN und das Hermes-Board adaptiert worden
Die Software ist frei skalierbar. Daher kann ein kompletter, sehr angenehmer und übersichtlicher Bandüberblick mit zwei Monitoren realisiert werden
Power-SDR auf zwei Monitoren. Das mittlere Einstell-Feld stört etwas.Seit Februar 2020 habe ich die Firmware des ANAN100 auf Protocol 2 umgestellt
Jetzt nutzbare Software:
1. Thetis: Der Datentransfer kann jetzt mit 1 GB Datenrate erfolgen.

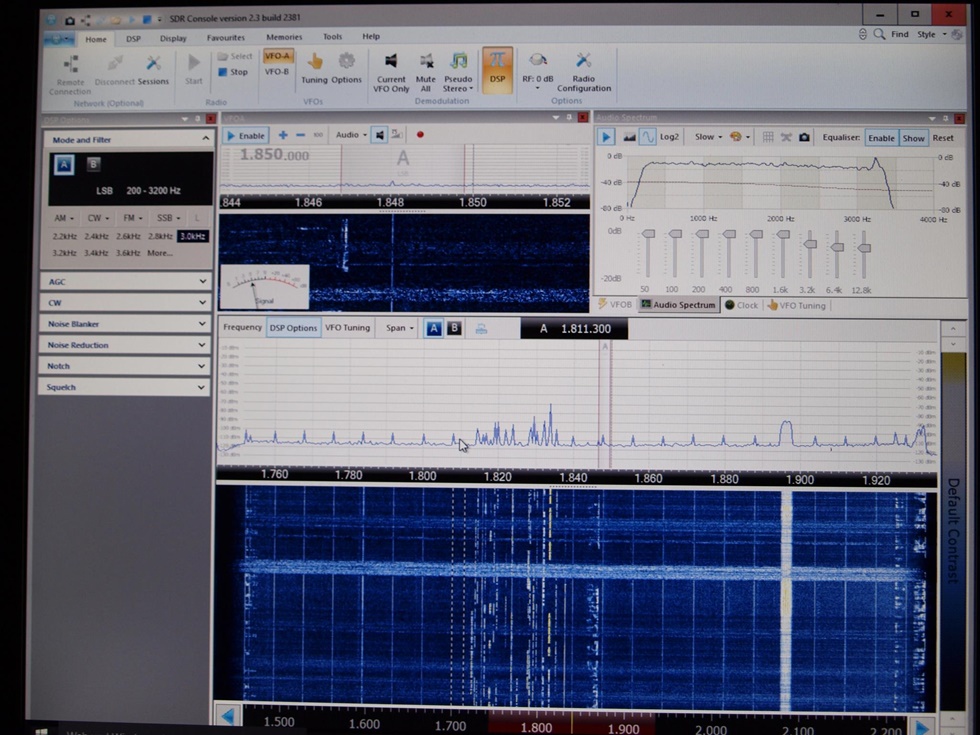

2. SDR-Console von Simon Brown

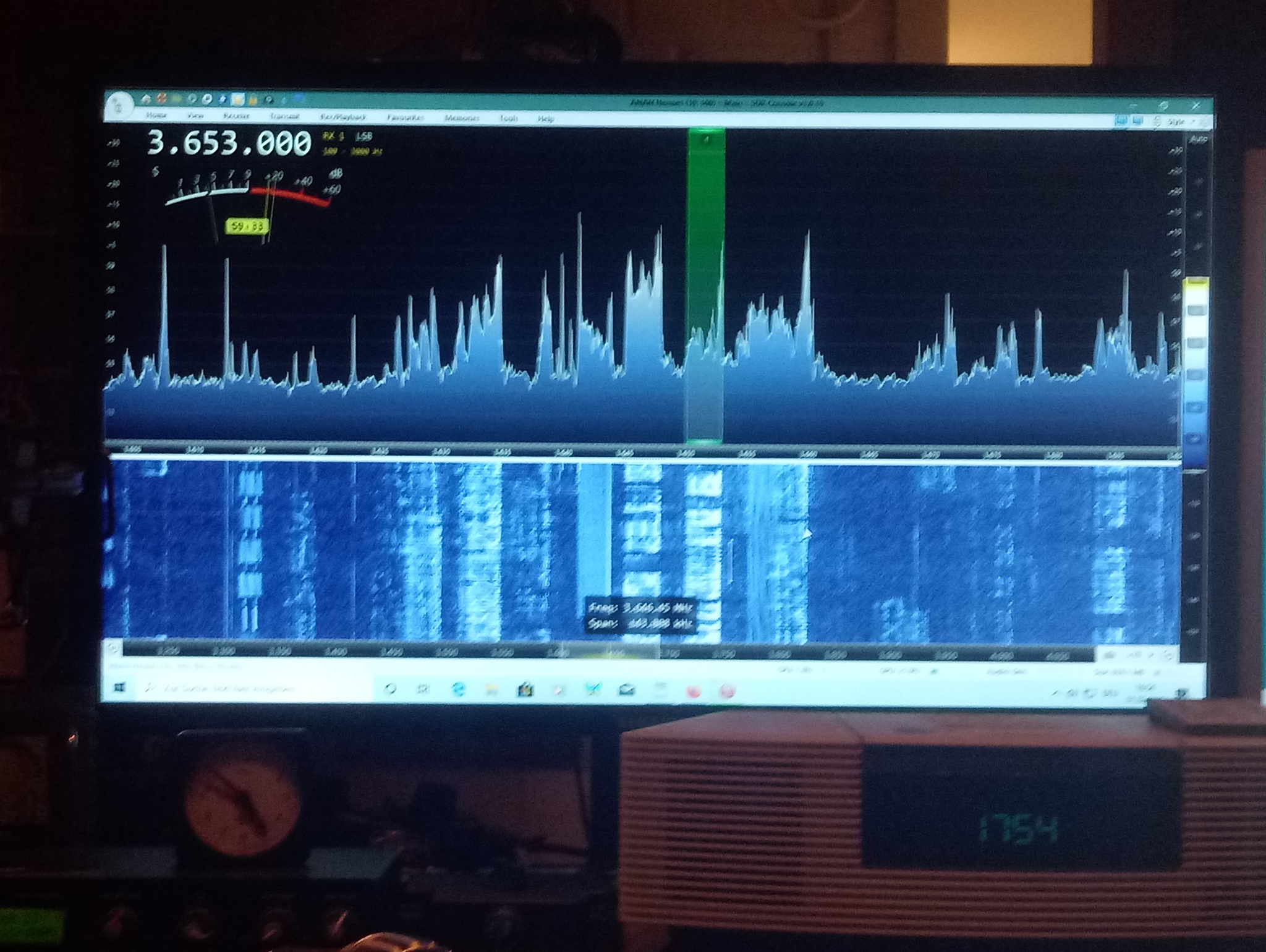

Ich benutze jetzt einen 28 Zoll Monitor. Dies ermöglicht ein sehr bequemes Arbeiten und eine sehr gute Beurteilung der empfangenen Signale
Weiteres SDR-Equipment:
PERSEUS Software Defined Receiver
Direktsampler ab Antenneneingang
Empfangsbereich: 10 kHz - 34 MHz
Hersteller: www.microtelecom.it
Software für den PERSEUS
Dies ist die Version 5 der firmeneigenen Software. Als Neuerung ist das Fenster voll skalierbar, d.h. in Höhe und Breite individuell einstellbar. Das Minimum entspricht der Fenstergröße der Vorgängerversionen. So kann man z.B. das WoodBoxRadio S-Meter schön in das PERSEUS-Programmfenster integrieren
Zusatzprogramme wie z.B. von WoodBoxRadio (hier dargestellt) und anderen Softwareautoren können über die virtuelle Schnittstelle (COM10 -> COM11) eingebunden werden (Connector / Splitter - VSPE (Virtual Serial Port Emulator)) - siehe oben,
